商務合作：15867725552@163.com『J65Y高壓直流式Y(jié)型截止閥』供應商，本司供應的【高壓截止閥】質量先行、價格合理、售后服務較完善?！篔65Y高壓直流式Y(jié)型截止閥』適用于輕重工業及樓宇管道。流體前進的道路上，讓滄海閥門為您排憂解難！【高壓截止閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。產品名稱J65Y高壓直流式Y(jié)型截止閥產品型號J65Y公稱通徑DN10-
『J65Y高壓直流式Y(jié)型截止閥』供應商，本司供應的【高壓截止閥】質量先行、價格合理、售后服務較完善?！?/span>J65Y高壓直流式Y(jié)型截止閥』適用于輕重工業及樓宇管
道。流體前進的道路上，讓滄海閥門為您排憂解難！【高壓截止閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設
備配套、電子工業，城建等領域。

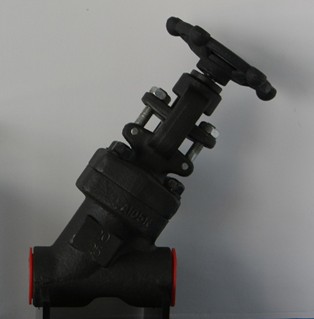

產品名稱 | J65Y高壓直流式Y型截止閥 |
產品型號 | J65Y |
公稱通徑 | DN10-DN200mm |
壓力范圍 | 16-32MPa |
閥體材質 | 鑄鋼、鍛鋼、不銹鋼 |
J65Y高壓直流式Y(jié)型截止閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
J65Y高壓直流式Y(jié)型截止閥制造按API 602,BS5352,ANSI/ASME B16.34.
試驗與驗收按API 598,標識按照MSS SP-25
1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端(NPT端)按ANSI/ASME B1.20.1。
標準材質細表：
序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
A105 | A182F22 | A182F304(L) | A182F316(L) | ||
1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
2 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 閥桿 | A182 F6 | A182F304(L) | A182F316(L) | |
4 | 密封螺母 | A105 | A182F304 | A182F304(L) | A182F316(L) |
5 | 填料 | 柔性石墨 | PTFE | ||
6 | 密封圈 | F182F304L | A182F316(L) | ||
7 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
8 | 填料壓套 | A276 420 | A182 F304 | ||
9 | 填料壓板 | A216WCB | A351CF8 | ||
10 | 銷釘 | A276420 | A182F304 | ||
11 | 活節螺栓 | A193 B7 | A193B16 | A193B8 | A1983 B8M |
12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
13 | 油嘴 | A105 | A182F22 | A182F304（L） | A182F316（L） |
14 | 閥桿螺母 | A276 F410 | |||
15 | 閥蓋 | A105 | A182F22 | A182F304（L） | A182F316（L） |
16 | 銘牌 | SS | |||
17 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
18 | 手輪 | A197 | |||
19 | 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |
20 | 適用溫度 | ～29℃～425℃ | ～29℃～550℃ | ～29℃～200℃ | |
主要連接尺寸及重量：
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L | 900Lb-1500Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H(開) | 333 | 333 | 332 | 408 | 406 | 524 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
產品訂購須知:
1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請在訂單中說明：
1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
6.滄海閥門所有產品質保時間為：客戶正式安裝使用12個月之內或產品出廠18個月之內。
